Общее описание процесса и оборудования
Процесс экструзии следует разделить на 2 этапа.
Первый этап (собственно экструзия) заключается в пластикации исходного полимерного материала(порошка, крошки, гранул или расплава) с последующим его выдавливанием через формующий инструмент в виде экструзионной заготовки-полуфабриката.
Второй этап (пост-экструзионный процесс) заключается в приеме, калибровании, охлаждении, резке и других дополнительных операциях, связанных с конкретным назначением изделия.
Второго этапа может не быть (или он может быть достаточно условным) если экструдер используется в качестве устройства для предварительной пластикации или перемешивания, например, в процессе получения ПВХ пленки каландровым методом.
Виды шнековых экструдеров
Шнековый экструдер (от лат. extrudo - выталкиваю) – оборудование, которое применяется для размягчения сырья и его формования путем продавливания через устройство со специальными вырезами на выходе. Существует несколько классификаций экструдеров по разным признакам.
Шнековые экструдеры подразделяются на:
- одношнековые
- многошнековые
- планетарные (валковые).
Одношнековый экструдер
На рисунке 1 изображен одношнековый экструдер и основные элементы конструкции экструдера

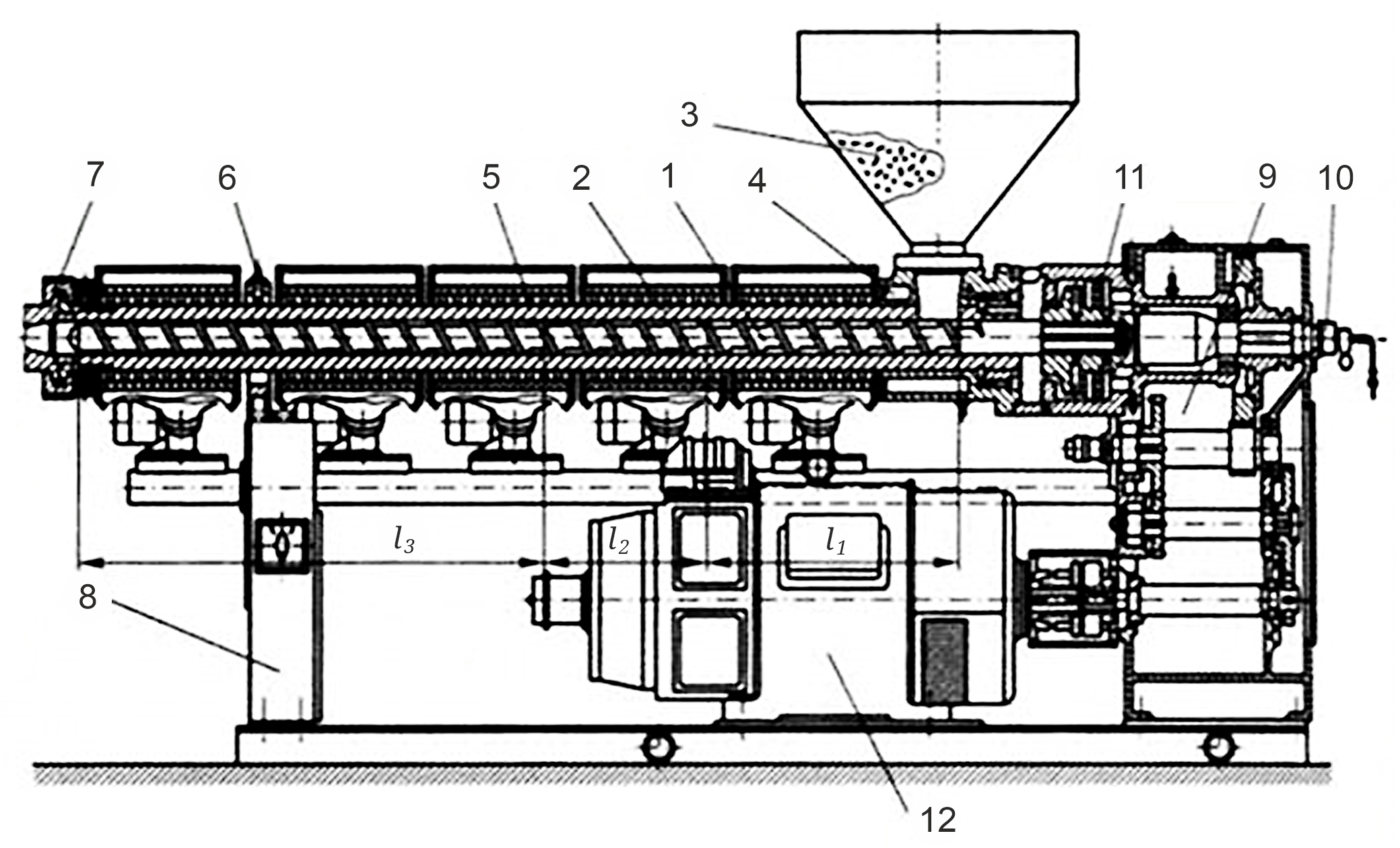

Рис.1. Одношнековый экструдер.
1 — шнек; 2 — цилиндр; 3 — загрузочный бункер; 4 — охлаждающие каналы в зоне загрузки; 5 — ленточные нагреватели; 6 — термопары; 7 — формующая головка; 8 — станина; 9 — редуктор; 10 — сальниковое уплотнение на выходе термостатирующей жидкости из полости шнека; 11 — упорный подшипник; 12-электропривод.
Планетарный экструдер

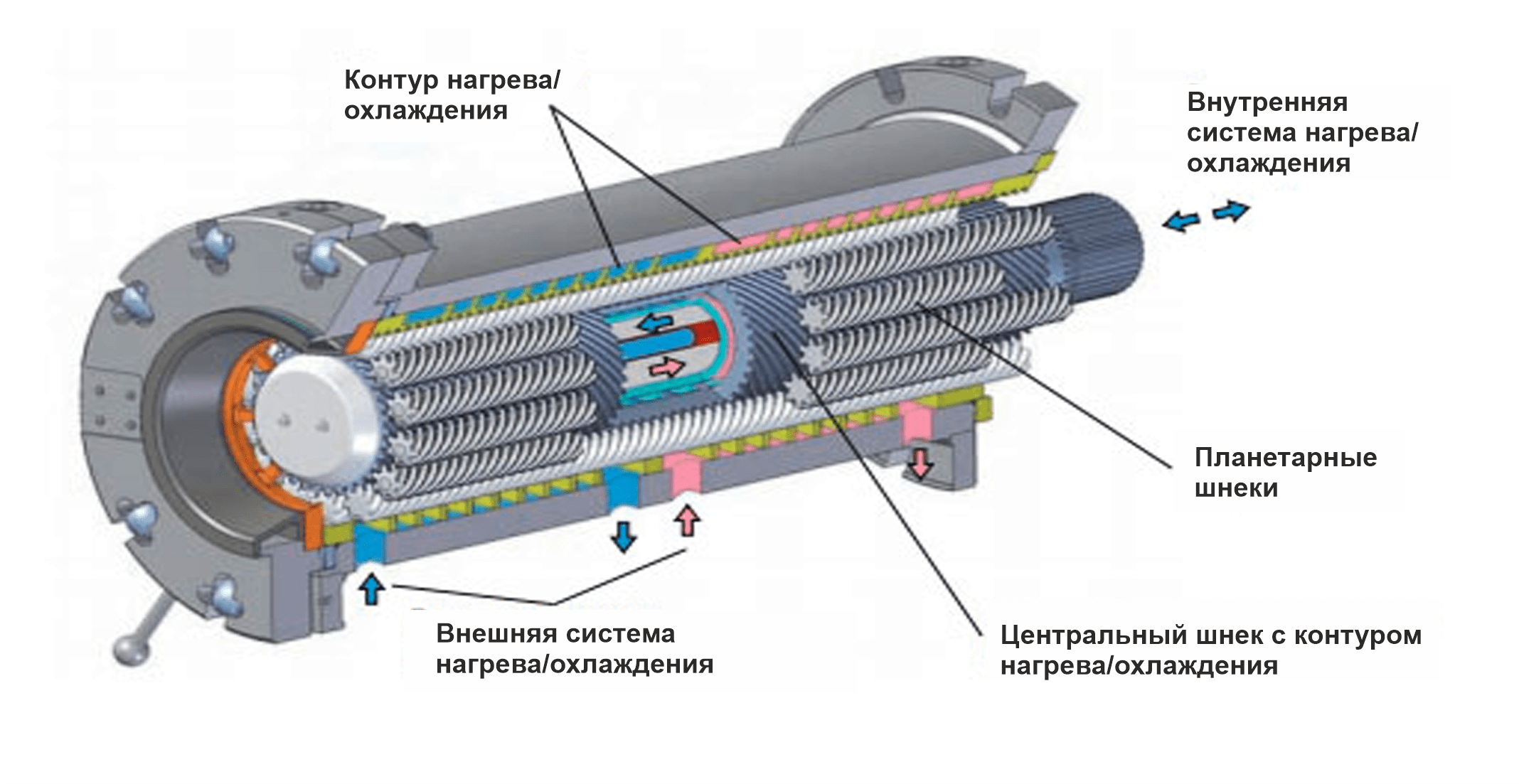

Рис.2. Планетарный экструдер.
Такие экструдеры предназначены для переработки трудноперерабатываемых полимерных материалов (например, высоконаполненных составов ПВХ) и фактически представляет собой экструзионную линию, состоящую из двух секций.
Первая секция, в свою очередь, состоит из планетарного вальцевого экструдера с питающим одношнековым экструдером, а вторая – из одношнекового экструдера. Обе экструзионные секции оборудованы трехфазным двигателем переменного тока, который может работать в различных скоростных диапазонах. При помощи дозатора перерабатываемый материал поступает в одношнековую питающую зону планетарного экструдера.
Планетарный вальцевый экструдер имеет центральный шнек с зубчатым спиралевидным зацеплением под углом 45° с планетарными шнеками, которые вращаются между центральным шнеком и цилиндром. Во время этого процесса материал захватывается зубчатым зацеплением шнеков в соответствующей зоне, раскатывается тонким слоем и транспортируется вперед при помощи спиралевидного зубчатого зацепления.
Классификация экструдеров по скорости
По скорости шнековые экструдеры делятся на высокоскоростные и низкоскоростные. К низкоскоростным экструдерам относятся экструдеры с числом оборотов шнека до 150-200 об /мин. Высокоскоростные экструдеры могу развивать число оборотов до ≈1500 об /мин.
Отличительными особенностями одношнековых высокоскоростных экструдеров явлются:
- Величина зазора между гребнем червяка и стенкой цилиндра δ ≈ 0,01-0,015 D (D-диаметр червяка, включая гребни). У низкоскоростных этот показатель составляет δ ≈ 0,002-0,003 D
- Низкоскоростные экструдеры всегда оснащены редукторным приводом с понижающей передачей, тогда как ряд конструкций высокоскоростных экструдеров имеет «прямой» без редукторный привод.
Двухшнековые высокоскоростные экструдеры также, по сравнению с низкоскоростными имеют на порядок большее значение величины δ, а также в них используются параллельные не зацепляющиеся шнеки.
Классификация по виду движения шнека
Одношнековые экструдеры можно разделить по виду движения шнека с радиальным вращением и червячно-осцилирующие (ЧОС).
В червячно-осцилирующих экструдерах червяк совершает не только вращательное движение, но и возвратно-поступательное вдоль оси экструзии. ЧОСы используются в качестве устройств предварительной пластикации, например в производстве ПВХ- пленки каландровым методом.

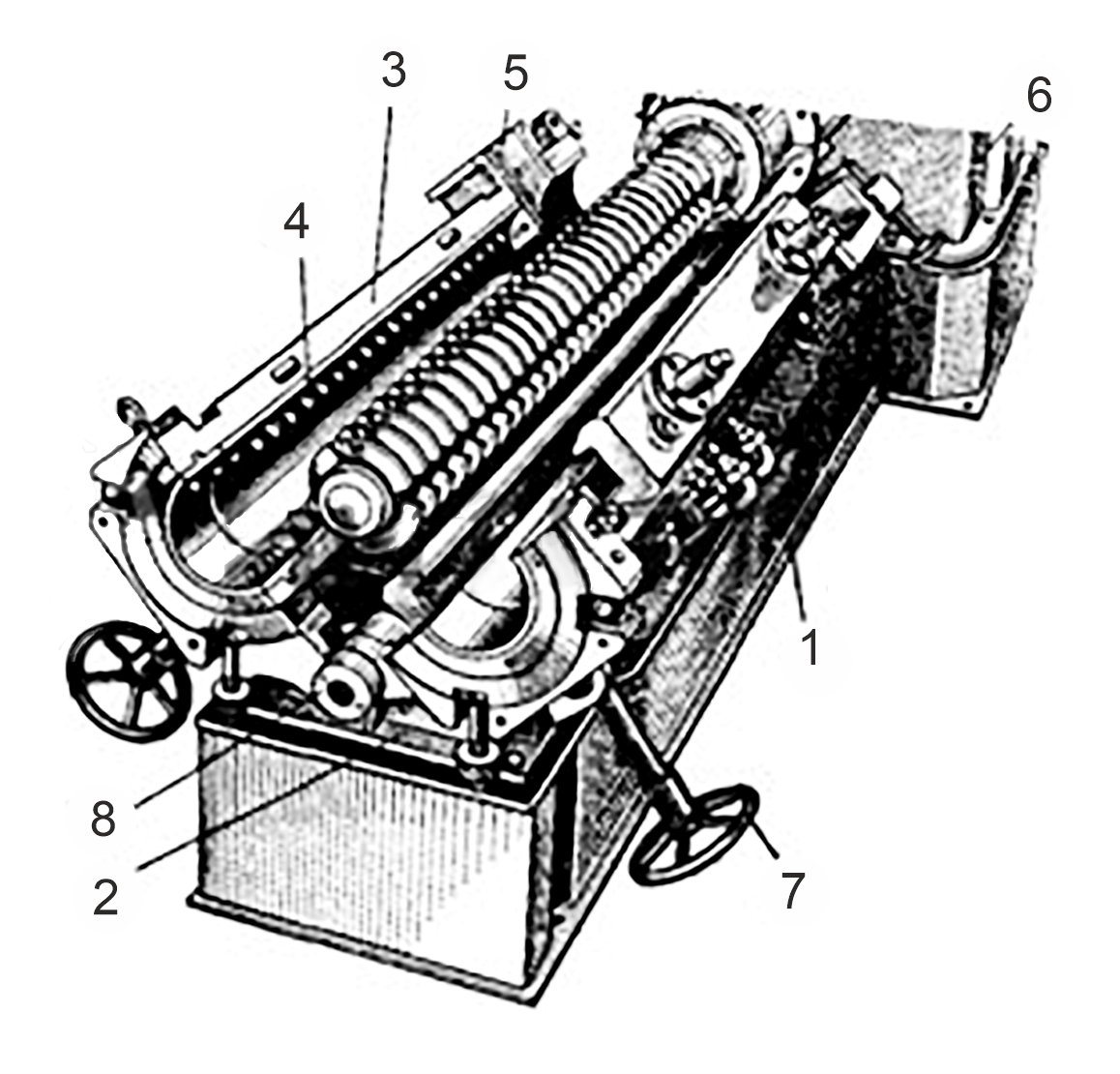

Рис. 3. Одночервячный осциллирующий экструдер-смеситель:
1 — фундаментная плита; 2 — стойки; 3 — корпус машины; 4 — зубья для перемешивания; 5 — загрузочное устройство; 6 — редуктор; 7 — устройство для раскрытия корпуса; 8 — шарнир.
Поэтому на начальном этапе важно представлять технологию переработки именно вашего изделия и планировать работу на определенном сырье.
